Тупиковые упоры для кранов — производство в Вологде

Тупиковый упор — обязательный элемент безопасности кранового пути. Он предотвращает сход крана с рельсов при отказе концевых выключателей или тормозов механизма передвижения. ГК «Контэкс» производит тупиковые упоры ударного и безударного типа для мостовых, козловых и башенных кранов. Выпускаем по РД 50:48:0075.02.05, на каждый комплект выдаётся паспорт. Поставляем по всей России, монтируем в Вологде и Вологодской области.

Назначение тупиковых упоров

Тупиковый упор устанавливается на концах кранового пути и выполняет функцию аварийного ограничителя. При движении крана к торцу рельса в штатной ситуации его останавливает концевой выключатель. Если выключатель не сработал или тормоз отказал — кран воспринимает нагрузку через буфер-амортизатор (у ударных упоров) или через жёсткий упор (у безударных). Без тупикового упора кран сходит с рельса, что приводит к аварии и угрозе жизни людей.

Требования к установке тупиковых упоров определены:

• ФНИП «Правила безопасности ОПО, на которых используются подъёмные сооружения»;
• РД 50:48:0075.02.05 «Тупиковые упоры. Рекомендации к проектированию, изготовлению и эксплуатации»;
• ГОСТ 25546-82 «Краны грузоподъёмные. Режимы работы».

Безударный тупиковый упор

Безударный (жёсткий) тупиковый упор передаёт нагрузку от крана непосредственно через конструкцию на рельс и подкрановую балку без амортизации. Применяется на кранах с малой скоростью передвижения, где допускается жёсткий контакт без риска повреждения конструкций.

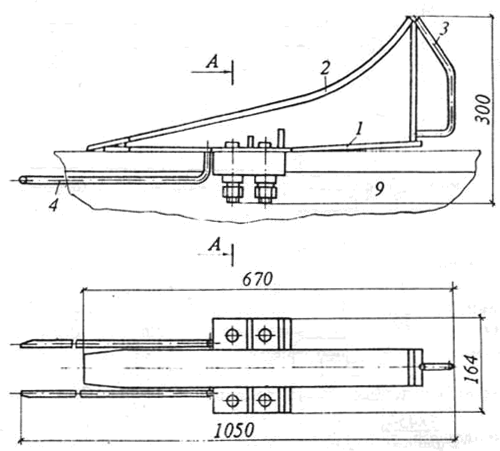

Рис. 1. Безударный тупиковый упор: 1 — основание; 2 — направляющая; 3 — ручка; 4 — разводка; 5 — шпилька; 6 — прижим; 7 — шайба пружинная; 8 — гайка; 9 — рельс

• Комплект — 4 упора с метизами;
• Крепление — к рельсу болтовым соединением, без сварки (съёмный монтаж);
• Материал — сталь Ст3 с антикоррозионным покрытием;
• Паспорт — выдаётся на каждый комплект;
• Срок изготовления — 15 рабочих дней с момента оплаты.

Ударный тупиковый упор типа У-2

Ударный тупиковый упор оснащён буфером-амортизатором (резиновым или пружинным), который поглощает кинетическую энергию крана при контакте. Применяется на кранах с высокой скоростью передвижения и большой грузоподъёмностью, где жёсткий упор может привести к повреждению конструкций.

Рис. 2. Упор стационарный с болтовым креплением типа У2: 1, 2 — полурамы; 3 — стяжной болт; 4 — крепежный болт

• Комплект — 4 упора с метизами;
• Амортизатор — резиновый буфер, гасит до 70% кинетической энергии;
• Крепление — болтовое к рельсу, без сварки;
• Паспорт — выдаётся на каждый комплект;
• Срок изготовления — 15 рабочих дней с момента оплаты.

Как выбрать тип тупикового упора

Выбор между ударным и безударным упором определяется параметрами крана и кранового пути:

• Скорость передвижения крана — при скорости выше 60 м/мин рекомендуется ударный упор с амортизатором;
• Грузоподъёмность — тяжёлые краны (более 10 т) создают значительную кинетическую энергию, которую безударный упор может не погасить без повреждений конструкции;
• Режим работы — для кранов тяжёлого режима (М6–М8) применяют ударные упоры как стандарт;
• Конструкция кранового пути — несущая способность подкрановых балок должна быть рассчитана на восприятие ударных нагрузок.

Если у вас нет технической документации на кран или подкрановый путь — обратитесь к нашим специалистам. Подберём тип упора по паспортным данным оборудования.

Монтаж тупиковых упоров

Тупиковые упоры монтируются на концах рельсового пути симметрично с обеих сторон. Расстояние от торца рельса до упора определяется расчётом и указывается в проектной документации на крановый путь. Основные требования к монтажу:

• упоры устанавливаются попарно с каждой стороны пути (итого 4 упора на один путь);
• крепление — болтовое к рельсу без сварки для возможности демонтажа при ремонте пути;
• после установки выполняется проверка контакта буфера крана с упором при подходе к торцу;
• результаты монтажа фиксируются в акте сдачи кранового пути в эксплуатацию.

Мы выполняем монтаж тупиковых упоров в комплексе с работами по подкрановым путям — монтаж, ремонт, освидетельствование пути.

Стоимость и заказ

Стоимость комплекта тупиковых упоров зависит от типа (ударный/безударный), типоразмера рельса и дополнительных требований. Для уточнения цены сообщите нам тип крана, грузоподъёмность и тип рельса кранового пути (КР50, КР70, КР80 и т.д.) — рассчитаем стоимость в течение одного рабочего дня. Доставка по России транспортными компаниями или самовывоз из Вологды.
