Автомобильный кран КС-85713

Описание

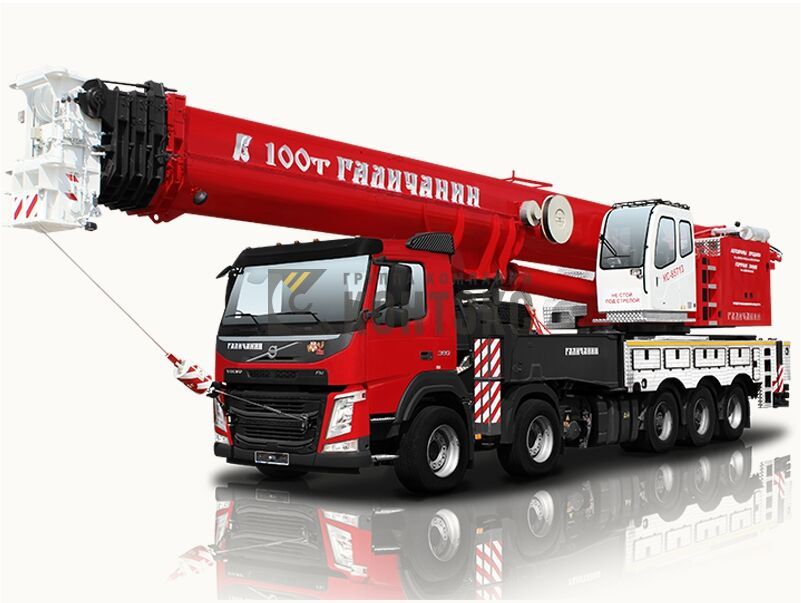

Автомобильный кран КС-85713 грузоподъемностью 100 тонн

Кран монтируется на шасси автомобильного типа Volvo FM13 с колесной формулой 10 х 4 и предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает большой несущей способностью, надежностью и легкостью управления, что позволяет использовать кран на объектах с различными типами подъездных путей.

Привод и управление

Крановые механизмы поворотной части имеют отдельный дизель-гидравлический привод, состоящий из двигателя с жидкостным охлаждением Volvo TAD 541 VE мощностью 129 кВт. Он оборудован системой запуска с аккумуляторных батарей, системой отвода выхлопных газов, фильтрами воздухоочистки и фильтрами топливоподачи.

На кране применяется электро-пропорциональная система управления крановыми операциями LUDV, которая позволяет разделять потоки рабочей жидкости независимо от давления для независимого совмещения рабочих операций. Такой привод обеспечивает быстрое и точное регулирование расхода рабочей жидкости, уменьшает потери давления и выделение тепла, демонстрируя значительное энергосбережение. Применение данной системы снижает потребление топлива в крановом режиме до 10%.

Гидрооборудование и безопасность

Основной частью комплектующих гидрооборудования нового крана являются гидрокомпоненты Bosch Rexroth — признанного лидера в данной области.

На кране установлен отечественный прибор безопасности Арзамасского электромеханического завода, положительно зарекомендовавший себя на других автокранах производства ГАЛИЧАНИН. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях. Прибор имеет встроенный блок телеметрической памяти («черный ящик») и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Конструкция стрелы и гуська

При изготовлении металлоконструкций крановой установки и пятисекционной телескопической стрелы используется высокопрочная сталь марки WELDOX и DOMEX (Швеция).

Секции стрелы сечения «овоид» сделаны из двух гнутых цельнометаллических профилей. Длина стрелы в транспортном положении составляет 13,6 м, в полностью выдвинутом состоянии всех пяти секций — 51 м, что обеспечивает обширную зону и наибольшую высоту перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять сложные задачи: устанавливать грузы в труднодоступных местах и проносить их среди смонтированных конструкций.

Стрела дополнительно оборудована гуськом общей длины 18,0 м (10,0 м — первая секция, 8,0 м — вторая секция). Металлоконструкция гуська выполнена из высокопрочных труб. Конструкция гуська обеспечивает возможность работы первой секции без участия второй (вторая секция располагается на основании стрелы), что увеличивает грузоподъемность при работе первой секцией гуська. Гусек имеет возможность установки под углом 0°, 15° и 30° по отношению к продольной оси стрелы, что существенно увеличивает зону работы крана.

На оголовке стрелы возможна установка одиночного блока для работы с однократной запасовкой грузового каната, что позволяет увеличить скорость рабочих операций при работе с грузами до 5 тонн.

Опорный контур и механизмы

Максимальный размер опорного контура 8,6 х 7,8 м достигается за счет применения нестандартной конструкции нижней рамы и выносных опор, благодаря чему кран получил возможность производить работы с грузами в круговой зоне 360 градусов без потерь грузовысотных характеристик в передней рабочей зоне «над кабиной». Возможность работы в зоне 360 градусов минимизирует количество перестановок при работе на объекте и повышает эффективность эксплуатации. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами на не полностью выдвинутых балках выносных опор.

Редуктора механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами соответствуют современным требованиям, предъявляемым к грузоподъемным машинам.

Дополнительные возможности

Использование дополнительных съемных противовесов позволяет значительно повысить грузовые характеристики крана на средних и дальних вылетах, обеспечивая лучшие показатели среди аналогичных кранов данной размерной группы.

Установка дополнительных противовесов в рабочее положение производится без использования дополнительных грузоподъемных средств и людских ресурсов.

Кран может комплектоваться двумя грузовыми лебедками главного и вспомогательного подъема, что снимает необходимость перепасовки каната и позволяет производить независимые работы на основной стреле и гуське.

Комфорт и эргономика

Кран оснащен сплит-системой Webasto, гарантирующей комфортную температуру в кабине крановщика в любое время года. Для запуска дизельного двигателя в холодное время года предусмотрено два подогревателя топлива: один установлен на всасывающей магистрали, другой — на топливном фильтре.

Откидывающаяся кабина крановщика имеет панорамное переднее стекло, что увеличивает угол обзора в вертикальной плоскости и позволяет просматривать рабочую зону при любых длинах и углах наклона стрелы.

Кресло крановщика с пневмоподвеской регулируется по высоте, наклону и другим параметрам, что позволяет настроить его под конкретного машиниста.

Рабочее место крановщика оборудовано приборной панелью и эргономичными элементами управления, не требующими больших усилий, что обеспечивает комфортные условия работы и снижает психофизические нагрузки. Джойстики отличаются плавностью переключения, а поворотные регуляторы на них обеспечивают управление вспомогательными функциями кончиками пальцев (например, ускоренный подъем). Управление джойстиками исключает необходимость в педали газа, создавая дополнительное пространство для ног машиниста.
