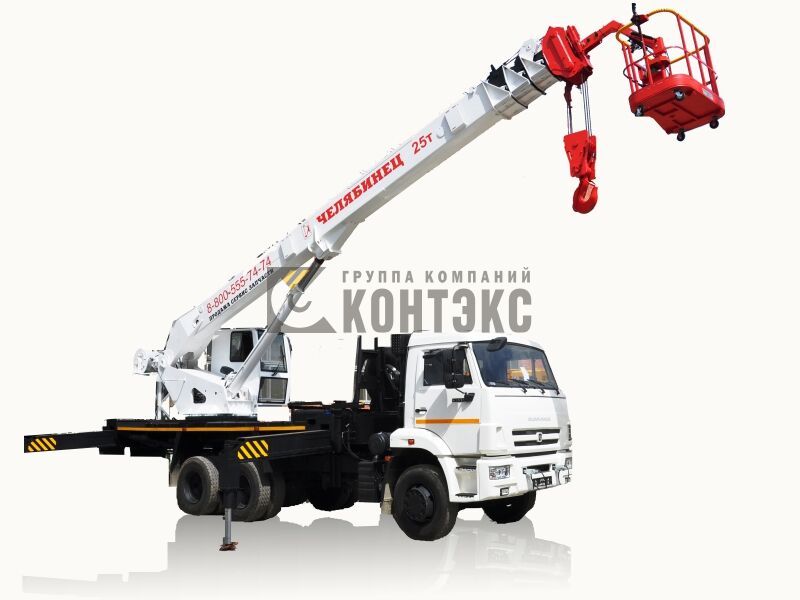

Автомобильный кран КАМАЗ КС-55732 28-36-R1-N

DSC_1437

от 7 650 000 руб.

Описание

Автомобильный кран КС-55732 ЧЕЛЯБИНЕЦ, оборудованный съемной двухместной монтажной люлькой, позволяет выполнять работы по обслуживанию зданий и сооружений, линий электропередач и связи, воздуховодов и других работ, требующих подъема людей на высоту до 30,4 метров.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ

Аварийное горизонтирование люльки, в случае возникновения нештатной ситуации

Быстрый монтаж-демонтаж за счет специального кронштейна и быстросъемного соединения

Возможность комплектации спальным местом

Возможность поворота корзины люльки относительно кронштейна подвески на 360˚

При работе с люлькой не требуется демонтаж крюковой подвески

Соответствует требованиям весового контроля (нагрузка на заднюю тележку менее 15 тонн)

Электропропорциональное управление от джойстиков в кабине оператора и люльке

ВЫГОДЫ И ПРЕИМУЩЕСТВА

  1. Многообразие исполнений (с высотой подъема корзины люльки до 12,0 метров или до 30,4 метров)
    Состав оборудования автокрана, оснащенного монтажной люлькой
    с высотой подъема корзины люльки до 12,0 м
    • • Стандартное гидрооборудование;
    • • Современная комфортабельная кабина оператора;
    • • Боковые рычаги управления крановыми операциями;
    • • Ограничитель грузоподъёмности ОГМ-240:
      • - регистратор параметров;
      • - ограничитель предельного груза в люльке;
    • • Пульт управления в люльке:
      • - кнопка аварийной остановки двигателя;
      • - кнопка звукового сигнала.
    • • Самоспасатель (опция):
      • - трос Ǿ 4 мм длиной 15 м + спасательная косынка.
    с высотой подъема корзины люльки до 30,4 м
    • • Гидрооборудование с электропропорциональным управлением;
    • • Современная комфортабельная кабина оператора;
    • • Эргономичное кресло с многочисленными регулировками, гидравлической амортизацией, пневмоопорой для спинки и подголовником;
    • • Цифровые джойстики управления крановыми операциями;
    • • Электронный креномер - наблюдение за возможным изменением угла наклона крана. Численные значения показаний креномера выводятся на дисплей блока индикации системы управления;
    • • Система безопасного управления краном СБУК 306 - для защиты крана от перегрузок и опрокидывания при подъеме груза, защиты рабочего оборудования от повреждений при работе в стесненных условиях (координатная защита) и от опасного приближения к воздушным линиям электропередач:
      •   - регистратор параметров;
      •   - ограничитель предельного груза в люльке;
      •   - датчик скорости ветра (анемометр);
    • • Пульт управления в люльке:
      • - джойстик управления механизмами;
      • - кнопка аварийной остановки двигателя;
      • - кнопка звукового сигнала.
    • • Современное переговорное устройство в люльке;
    • • Самоспасатель (опция):
      • - трос Ǿ 4 мм длиной 30 м + спасательная косынка.
  2. Полная безопасность обеспечивается соответствием требованиям:
    - Технический регламент Таможенного союза о безопасности машин и оборудования  (ТР ТС 010/2011);
    - Правила устройства и безопасной эксплуатации грузоподъемных кранов (ПБ 10-382-00);
    - Правила устройства и безопасной эксплуатации подъемников/вышек (ПБ 10-611-03);
    - Мобильные подъемники с рабочими платформами. Расчеты конструкции, требования безопасности, испытания (ГОСТ Р 53037-2008).
    Кроме того, имеется блокировка работы стрелой при не выдвинутых опорах, а также блокировка работы опорами, если стрела не находится в транспортном положении. Для этого в гидрораспределителе управления выносными опорами встроен электроуправляемый разгрузочный клапан. Автокран оснащен датчиком скорости ветра (анемометром) для измерения скорости ветрового потока и определения опасных порывов ветра (допустимая скорость ветра для крана с люлькой 10 м/с на высоте 10 м).
  3. Быстрый монтаж
    В транспортном положении люлька закреплена на нижней раме за кабиной шасси посредством стяжного ремня (стропа) и не создает помех при работе в крановом режиме. Люлька перемещается с рамы крана на землю самим краном, с применением мягкого стропа грузоподъемностью 500 кг (входит в комплект поставки). В рабочее положение люлька крепится на оголовок стрелы при помощи специального кронштейна и быстросъемного крепления (пальца). Для облегчения и ускорения работ, монтаж люльки на оголовок стрелы производится силами двух человек (среднее время монтажа 10 минут).
  4. Эргономика работы
    Сменное рабочее оборудование рассчитано на подъем двух человек (по нормам техники безопасности на одного рабочего необходимо 0,5 м² площади пола, в монтажной люльке крана ЧЕЛЯБИНЕЦ она составляет 1,1 м²). Верхняя часть люльки облицована малотеплопроводным материалом.
    Имеется возможность поворота корзины люльки относительно кронштейна подвески на 360˚, что обеспечивает дополнительное удобство при выполнении фасадных работ.
  5. Эффективность
    Привод управления крановыми операциями в современной кабине оператора состоит из двух цифровых джойстиков управления. В джойстиках встроены кнопки. На левом джойстике управления расположена кнопка звукового сигнала (красная кнопка справа), на правом – кнопка ускоренной работы лебедки (зеленая кнопка слева). Цифровые джойстики в совокупности с электропорциональной системой управления крановыми операциями (автокран с высотой подъема люльки до 30,4 м) обеспечивают дополнительную плавность включения механизмов, стабильность поддержания рабочей скорости, быстроту, легкость и точность выполнения крановых операций.
  6. Простота управления
    Управление из люльки осуществляется также при помощи джойстика. Левая кнопка джойстика (при нажатой кнопке джойстик работает как левый джойстик из кабины оператора): - движение джойстика «вперед-назад» – телескопирование стрелы - движение джойстика «вправо-влево» – механизм поворота платформы
    Правая кнопка джойстика (при нажатой кнопке джойстик работает как правый джойстик из кабины оператора): - движение джойстика «вперед-назад» – опускание и подъем груза; - движение джойстика «вправо-влево» – опускание и подъем стрелы. Средняя кнопка джойстика – звуковой сигнал.
    Управление крановыми операциями пропорциональное: малое смещение джойстика соответствует низкой скорости выполнения операции, большее – высокой.
    Для исполнения крана с электропропорциональным управлением максимальные скорости механизмов при работе с люлькой снижены на 70% по сравнению с работой в крановом режиме. В рабочей платформе (люльке) дополнительно расположены:
    - кнопка «Стоп»;
    - механизм горизонтирования люльки;
    - гидравлический привод механизма горизонтирования люльки (поставляется в составе рабочей платформы);
    - электрогидравлический привод аварийного горизонтирования люльки
  7. Механизм горизонтирования
    Горизонтирование люльки производится посредством перевода рукоятки шарового крана в положение «открыто». Под действием веса груза, находящегося в люльке, изменяется положение люльки относительно горизонта.
    Гидравлические амортизаторы механизма горизонтирования служат для обеспечения безопасности при перемещении груза, либо работе монтажника, предотвращая резкое изменение положения люльки (рывок).
    Аварийное горизонтирование люльки, в случае возникновения нештатной ситуации  производится посредством нажатия и удерживания кнопки включения аварийного горизонтирования в кабине оператора крана.
  8. Информативность
    Встроенный регистратор параметров, соответствующий требованиям РД 10-399-01 «Требования к регистраторам параметров грузоподъемных кранов», обеспечивает запись и долговременное хранение оперативной информации о режимах и параметрах работы крана в течение последних пяти часов работы и хранение информации о наработке крана, числе рабочих циклов и сведений о перегрузках в течение всего срока службы прибора безопасности.
    На цветном жидкокристаллическом дисплее блоке индикации СБУК 306 постоянно отображается необходимая информация:
    - грузоподъемность крана;
    - грузоподъемность люльки (при установленной на стреле люльке);
    - линейные параметры работы крана: вылет, длина стрелы, высота подъема оголовка стрелы, угол поворота платформы относительно кабины шасси, угол наклона стрелы;
    - нагрузочные параметры крана: масса поднимаемого груза, грузоподъемность для текущего вылета, степень загрузки;
    - скорость ветра (при установленной на стреле люльке);
    - время наработки крана в моточасах;
    - текущая дата и время;
    - диагностическая информация о состоянии крана: давление и температура масла в гидросистеме крана, давление и температура масла и охлаждающей жидкости в двигателе шасси.



Параметры

Производитель

ОАО «Челябинский механический завод»

Марка шасси

КАМАЗ

Макс. грузоподъемность

25 т

Макс. грузовой момент

80 т/м

Колесная формула

6х4

Длина стрелы

28.1 м

Максимальный вылет

21.7 м

Угол рабочей зоны

360°

Размер опорного контура

5.75x6 м

Оснащение люлькой

Оснащен
