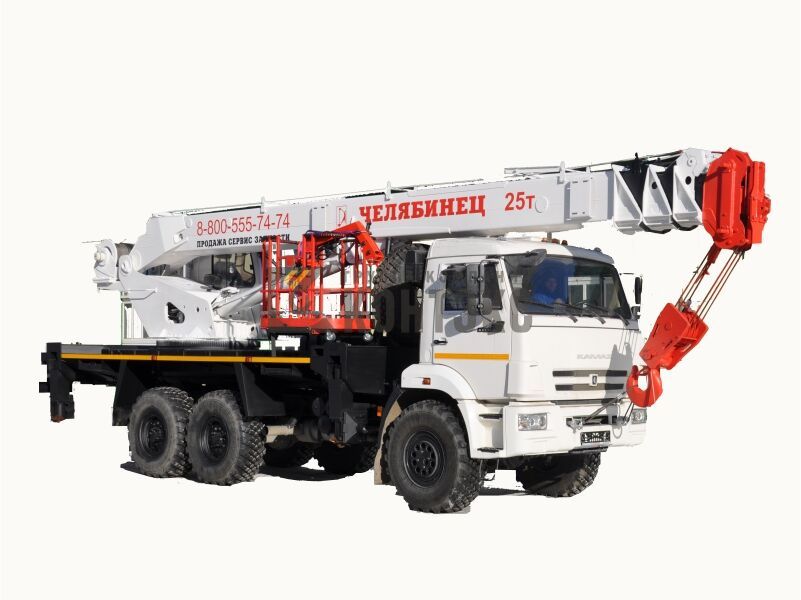

Автомобильный кран КС-55732 21-21-R1-N

Описание

КС-55732 Челябинец в исполнении 21-21-R1-N с монтажной люлькой достигает высоты 21 метр при вылете стрелы до 21 м — уровень 7 этажа. Это исполнение применяется для монтажных работ на среднеэтажных жилых и административных зданиях в Вологде: замена витражных конструкций, монтаж климатического оборудования, обслуживание фасадных систем.

Ключевые особенности

• Аварийное горизонтирование люльки в нештатной ситуации
• Быстрый монтаж и демонтаж через специальный кронштейн и быстросъёмное соединение
• Поворот корзины люльки на 360˚ относительно кронштейна подвески
• При работе с люлькой крюковая подвеска не демонтируется
• Соответствие требованиям весового контроля: нагрузка на заднюю тележку менее 15 тонн
• Электропропорциональное управление от джойстиков в кабине оператора и люльке

Выгоды и преимущества

Многообразие исполнений

Линейка КС-55732 с монтажной люлькой предлагается в нескольких исполнениях по высоте подъёма корзины — от 10 до 36 метров. Данная страница описывает исполнение с вылетом стрелы 21 м и подъёмом люльки до 21 м.

Конфигурация «до 21 м»

Гидрооборудование с электропропорциональным управлением. Эргономичное кресло с гидравлической амортизацией. Цифровые джойстики управления крановыми операциями. Электронный кренометр. Система СБУК 306: защита от перегрузок, координатная защита, защита от приближения к ЛЭП; анемометр, регистратор параметров, ограничитель предельного груза в корзине. Пульт в люльке: джойстик, кнопка аварийной остановки, звуковой сигнал. Современное переговорное устройство. Самоспасатель с тросом Ø 4 мм длиной 25 м — в комплекте опции.

Безопасность

Соответствует ТР ТС 010/2011, ПБ 10-382-00, ПБ 10-611-03, ГОСТ Р 53037-2008. Блокировки: работа стрелой при не выдвинутых опорах исключена; выдвижение опор при стреле не в транспортном положении заблокировано. Анемометр: допустимая скорость ветра — 10 м/с на высоте 10 м.

Быстрый монтаж

В транспортном положении люлька закреплена за кабиной шасси мягким ремнём. Перемещение с рамы на землю выполняется самим краном. В рабочее положение люлька крепится на оголовок стрелы через кронштейн и быстросъёмный палец. Монтаж выполняют два человека за 10 минут.

Эргономика

Люлька рассчитана на двух работников: площадь пола 1,1 м² при норме 0,5 м² на человека. Верхняя часть облицована малотеплопроводным материалом. Поворот корзины на 360˚ обеспечивает удобство при фасадных работах.

Управление из люльки

Управление через джойстик: левая кнопка — телескопирование стрелы и поворот платформы, правая — подъём/опускание груза и стрелы, средняя — звуковой сигнал. Управление пропорциональное. При работе с люлькой максимальные скорости механизмов снижены на 70%.

Механизм горизонтирования

Горизонтирование производится переводом рукоятки шарового крана. Гидравлические амортизаторы предотвращают рывки при перемещении груза. Аварийное горизонтирование активируется кнопкой из кабины оператора.

Регистратор параметров

Встроенный регистратор (РД 10-399-01) записывает параметры работы за последние пять часов и хранит наработку, число циклов и данные о перегрузках за весь срок службы. На дисплее постоянно отображаются: грузоподъёмность, вылет, длина стрелы, угол наклона, угол поворота платформы, масса груза, степень загрузки, скорость ветра, моточасы, дата и время, состояние гидросистемы и двигателя.
