Автомобильный кран УРАЛ КС-55732 21-13-R1-N
Описание

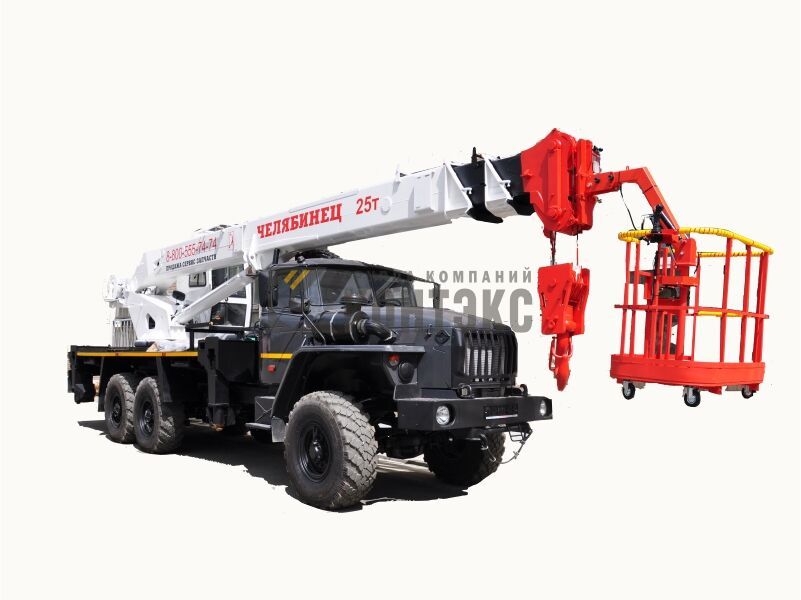

Автомобильный кран КС-55732 ЧЕЛЯБИНЕЦ, оборудованный съемной двухместной монтажной люлькой, позволяет выполнять работы по обслуживанию зданий и сооружений, линий электропередач и связи, воздуховодов и других работ, требующих подъема людей на высоту до 24,6 метров.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
Аварийное горизонтирование люльки, в случае возникновения нештатной ситуации
Быстрый монтаж-демонтаж за счет специального кронштейна и быстросъемного соединения
Возможность поворота корзины люльки относительно кронштейна подвески на 360˚
При работе с люлькой не требуется демонтаж крюковой подвески
Соответствует требованиям весового контроля (нагрузка на заднюю тележку менее 15 тонн)
Электропропорциональное управление от джойстиков в кабине оператора и люльке
ВЫГОДЫ И ПРЕИМУЩЕСТВА
- Многообразие исполнений (с высотой подъема корзины люльки до 12,0 метров или до 24,6 метров)
Состав оборудования автокрана, оснащенного монтажной люлькойс высотой подъема корзины люльки до 12,0 м
- • Стандартное гидрооборудование;
- • Современная комфортабельная кабина оператора;
- • Боковые рычаги управления крановыми операциями;
- • Ограничитель грузоподъёмности ОГМ-240:
- - регистратор параметров;
- - ограничитель предельного груза в люльке;
- • Пульт управления в люльке:
- - кнопка аварийной остановки двигателя;
- - кнопка звукового сигнала.
- • Самоспасатель (опция):
- - трос Ǿ 4 мм длиной 15 м + спасательная косынка.
с высотой подъема корзины люльки до 24,6 м
- • Гидрооборудование с электропропорциональным управлением;
- • Современная комфортабельная кабина оператора;
- • Эргономичное кресло с многочисленными регулировками, гидравлической амортизацией, пневмоопорой для спинки и подголовником;
- • Цифровые джойстики управления крановыми операциями;
- • Электронный креномер - наблюдение за возможным изменением угла наклона крана. Численные значения показаний креномера выводятся на дисплей блока индикации системы управления;
- • Система безопасного управления краном СБУК 306 - для защиты крана от перегрузок и опрокидывания при подъеме груза, защиты рабочего оборудования от повреждений при работе в стесненных условиях (координатная защита) и от опасного приближения к воздушным линиям электропередач:
- - регистратор параметров;
- - ограничитель предельного груза в люльке;
- - датчик скорости ветра (анемометр);
- • Пульт управления в люльке:
- - джойстик управления механизмами;
- - кнопка аварийной остановки двигателя;
- - кнопка звукового сигнала.
- • Современное переговорное устройство в люльке;
- • Самоспасатель (опция):
- - трос Ǿ 4 мм длиной 25 м + спасательная косынка.
- Полная безопасность обеспечивается соответствием требованиям:
- Технический регламент Таможенного союза о безопасности машин и оборудования (ТР ТС 010/2011);
- Правила устройства и безопасной эксплуатации грузоподъемных кранов (ПБ 10-382-00);
- Правила устройства и безопасной эксплуатации подъемников/вышек (ПБ 10-611-03);
- Мобильные подъемники с рабочими платформами. Расчеты конструкции, требования безопасности, испытания (ГОСТ Р 53037-2008).
Кроме того, имеется блокировка работы стрелой при не выдвинутых опорах, а также блокировка работы опорами, если стрела не находится в транспортном положении. Для этого в гидрораспределителе управления выносными опорами встроен электроуправляемый разгрузочный клапан. Автокран оснащен датчиком скорости ветра (анемометром) для измерения скорости ветрового потока и определения опасных порывов ветра (допустимая скорость ветра для крана с люлькой 10 м/с на высоте 10 м). - Быстрый монтаж
В транспортном положении люлька закреплена на нижней раме за кабиной шасси посредством стяжного ремня (стропа) и не создает помех при работе в крановом режиме. Люлька перемещается с рамы крана на землю самим краном, с применением мягкого стропа грузоподъемностью 500 кг (входит в комплект поставки). В рабочее положение люлька крепится на оголовок стрелы при помощи специального кронштейна и быстросъемного крепления (пальца). Для облегчения и ускорения работ, монтаж люльки на оголовок стрелы производится силами двух человек (среднее время монтажа 10 минут). - Эргономика работы
Сменное рабочее оборудование рассчитано на подъем двух человек (по нормам техники безопасности на одного рабочего необходимо 0,5 м² площади пола, в монтажной люльке крана ЧЕЛЯБИНЕЦ она составляет 1,1 м²). Верхняя часть люльки облицована малотеплопроводным материалом.
Имеется возможность поворота корзины люльки относительно кронштейна подвески на 360˚, что обеспечивает дополнительное удобство при выполнении фасадных работ. - Эффективность
Привод управления крановыми операциями в современной кабине оператора состоит из двух цифровых джойстиков управления. В джойстиках встроены кнопки. На левом джойстике управления расположена кнопка звукового сигнала (красная кнопка справа), на правом – кнопка ускоренной работы лебедки (зеленая кнопка слева). Цифровые джойстики в совокупности с электропорциональной системой управления крановыми операциями (автокран с высотой подъема люльки до 24,6 м.) обеспечивают дополнительную плавность включения механизмов, стабильность поддержания рабочей скорости, быстроту, легкость и точность выполнения крановых операций. - Простота управления
Управление из люльки осуществляется также при помощи джойстика. Левая кнопка джойстика (при нажатой кнопке джойстик работает как левый джойстик из кабины оператора): - движение джойстика «вперед-назад» – телескопирование стрелы - движение джойстика «вправо-влево» – механизм поворота платформы
Правая кнопка джойстика (при нажатой кнопке джойстик работает как правый джойстик из кабины оператора): - движение джойстика «вперед-назад» – опускание и подъем груза; - движение джойстика «вправо-влево» – опускание и подъем стрелы. Средняя кнопка джойстика – звуковой сигнал.
Управление крановыми операциями пропорциональное: малое смещение джойстика соответствует низкой скорости выполнения операции, большее – высокой.
Для исполнения крана с электропропорциональным управлением максимальные скорости механизмов при работе с люлькой снижены на 70% по сравнению с работой в крановом режиме.
В рабочей платформе (люльке) дополнительно расположены:
- кнопка «Стоп»;
- механизм горизонтирования люльки;
- гидравлический привод механизма горизонтирования люльки (поставляется в составе рабочей платформы);
- электрогидравлический привод аварийного горизонтирования люльки. - Механизм горизонтирования
Горизонтирование люльки производится посредством перевода рукоятки шарового крана в положение «открыто». Под действием веса груза, находящегося в люльке, изменяется положение люльки относительно горизонта.
Гидравлические амортизаторы механизма горизонтирования служат для обеспечения безопасности при перемещении груза, либо работе монтажника, предотвращая резкое изменение положения люльки (рывок).
Аварийное горизонтирование люльки, в случае возникновения нештатной ситуации производится посредством нажатия и удерживания кнопки включения аварийного горизонтирования в кабине оператора крана. - Информативность
Встроенный регистратор параметров, соответствующий требованиям РД 10-399-01 «Требования к регистраторам параметров грузоподъемных кранов», обеспечивает запись и долговременное хранение оперативной информации о режимах и параметрах работы крана в течение последних пяти часов работы и хранение информации о наработке крана, числе рабочих циклов и сведений о перегрузках в течение всего срока службы прибора безопасности.
На цветном жидкокристаллическом дисплее блоке индикации СБУК 306 постоянно отображается необходимая информация:
- грузоподъемность крана;
- грузоподъемность люльки (при установленной на стреле люльке);
- линейные параметры работы крана: вылет, длина стрелы, высота подъема оголовка стрелы, угол поворота платформы относительно кабины шасси, угол наклона стрелы;
- нагрузочные параметры крана: масса поднимаемого груза, грузоподъемность для текущего вылета, степень загрузки;
- скорость ветра (при установленной на стреле люльке);
- время наработки крана в моточасах;
- текущая дата и время;
- диагностическая информация о состоянии крана: давление и температура масла в гидросистеме крана, давление и температура масла и охлаждающей жидкости в двигателе шасси.
Параметры
Производитель | ОАО «Челябинский механический завод» |
---|---|
Марка шасси | УРАЛ |
Макс. грузоподъемность | 25 т |
Макс. грузовой момент | 80 т/м |
Колесная формула | 6х6 |
Длина стрелы | 21.7 м |
Максимальный вылет | 21.6 м |
Угол рабочей зоны | 360° |
Размер опорного контура | 5.75x6 м |
Оснащение люлькой | Оснащен |
